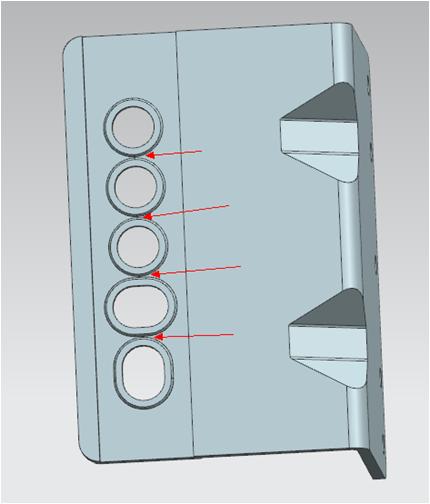

在模具设计过程中,总有一些产品设计不符合冲压模具工艺。简单来说,不可能冲出来或冲到它时很容易造成部件损坏,如下面的红色箭头所示。今天我将与大家分享如何在3D中修改合理的冲压工艺。


我们的想法是填补凸壳和凸壳之间的空隙,制作一个有效的平面来填充间隙,然后倒出斜面,如下面的红色圆圈所示。


1.在凸包和凸包之间的间隙处设置一个正方形以填充间隙。

注意:通常,正方形的四个角应与产品完全相交。使用“替换面”命令将产品凸面盖平整为一般方形面。


2.使用移动曲面命令将方形的左侧和右侧旋转45度角。

注意:此45度角与产品凸包角一致。


3.使用“移动对象”命令将方块复制到每个凸包的间隙。

注意:复制时选择复制到点复制,根据圆心复制。


4.使用summation命令将方块与产品相加。

注意:求和时,目标体是一个乘积,工具体是一个正方形,可以与四个正方形一起选择。


5.求和后,使用边缘舍入命令将求和后的四个角倒角0.5。

注意:倒角时,可以使用F8调平产品,然后选择所有边缘进行倒角。


在拐角完成后,产品的工艺改进已经完成,如下面的红圈所示,这样在冲压生产过程中产品不会轻易损坏零件并正常生产。
